对有机废气的治理,传统也比较有效节能的方法是液体吸收法,我公司基于此理念,自主研发制造了处理风量大、净化效率高、操作维护简便、使用寿命长的产品HTB-SUS方形高效除尘旋转式喷淋塔(或称洗涤塔、净化塔)。
本设备采用填料水雾旋转对废气进行净化,适合连续间歇性排放的废气治理,占地面积小,不会对车间生产造成影响,适用范围广泛,可同时净化多种污染物,能有效去除HCL、HF、H₂S、NH₃、硫酸雾(H ₂SO4)、铬酸雾(CrO₃)、氰氢酸气体(HCN)、碱蒸气(NaOH)、福尔马林(HCHO)等水溶性气体,并能过滤废气中所含的大部分粉尘。喷淋塔可单独使用也可和其他净化设备搭配使用,例如:UV光解催化氧化设备、低温等离子设备、活性炭设备等。
优化结构设计,更大处理风量,更高净化效率
净化效率更高


1、气液逆流式设计,多级喷淋填料,气液交换面积更大,净化效率比常规吸收塔高15%以上;

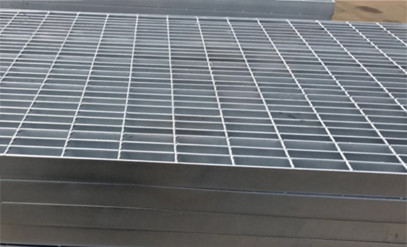

2、垂直筛孔格栅板,比常规筛孔塔盘处理量大50%以上;
适应性强,灵活性大
安全 稳定 高效

1、灵活性大,可根据废气种类、浓度,增加或减少喷淋层、填料层,添加不同的吸收液;
2、可每天连续24小时不间断工作,运行安全、稳定、高效。
优选材料,更长适用寿命
效率高易维护

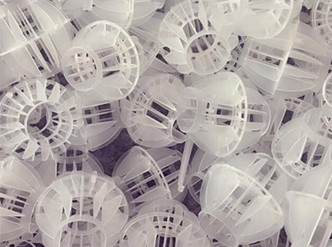

1、填料选用Ø50多面空心鲍尔环,环保、通量大、阻力小、分离效率高、操作弹性大;

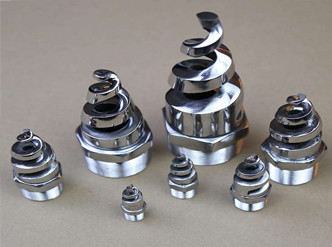

2、316L螺旋空心锥喷嘴,雾化粒径小、辐射面积广(喷流角度可60-170°)、无堵塞、效率高、可持续使用;

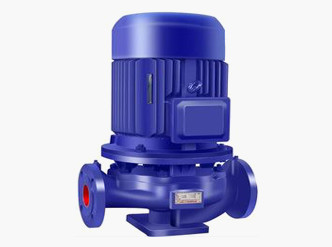

3、高压低耗立式循环泵,相比普通卧式泵而言,泵涌可空转,杜绝干烧,不会损坏泵体,强耐腐性、无泄漏、易维护。

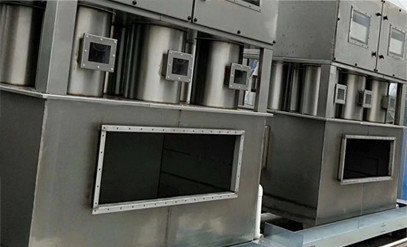

独特设计,结构简单,安装维护方便
占地面积小易维护

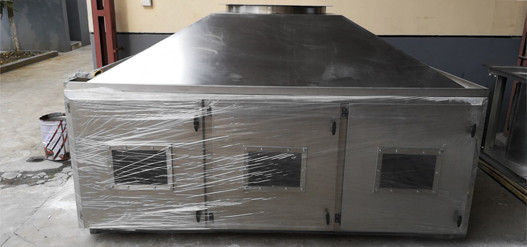

1、整体方形设计,大大缩小设备体积和占地面积,打破空间限制;
2、透明视窗,更直观查看塔内运行情况;
3、液体循环系统采用单元制,方便检查维护;

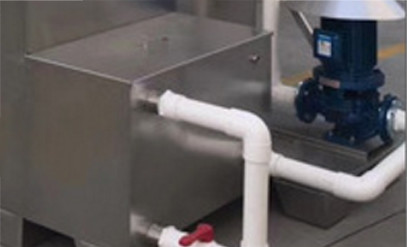

4、独立循环水箱设计,无需人员值守,自动上水,易维护。
结构组成
STRUCTURE

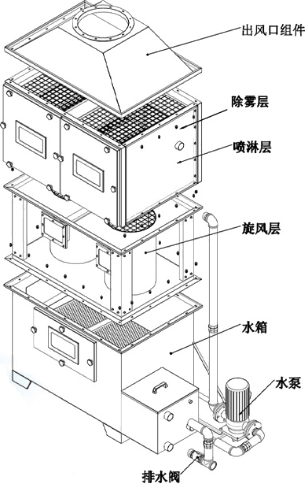

HTB-SUS方形高效除尘旋转式喷淋塔由塔体、进风段、喷淋层、填料层、旋流除雾层、出风管、观察孔、循环水箱、循环立泵等组成,选配装置:PH控制装置、ORP控制装置、药品液位控制装置等。
工作原理
PRINCIPLE

工作原理:
喷淋塔采用气液两相逆流接触的方式对进入设备的含粉尘气体进行液体吸收处理。含尘废气经过设备,与喷淋水两相结合含尘气体中的尘粒便被水捕集,尘水经离心或过滤脱离,因重力经塔壁流入循环池,净化气体外排。废水在循环池中经加药处理后循环使用,沉济定期清捞、外运。
废气经过旋转洗涤桶,风速加快,带动填料球飞速运转,废气与填料层充分接触,吸收、中和反应,经过净化后,再经除雾层脱水除雾后由风机排入大气或进入其他净化设备(UV光氧催化设备、低温等离子设备等),吸收液在塔底经水泵增压后在箱顶喷淋雾化而下,最后回流至箱底循环使用。净化后的气体达到国家及地方标准排放。
型号 | 风量CMH±800 | 规格(L*W*H)m | 电压V | 出风口Φm | 除雾层填料层 | 风阻Pa | 备注 |
HBT-SUS-5000 | 5000 | 1.5*1.0*2.8 | 380 | 0.4 | 1个加大粉尘洗涤桶(内含Ø50多面空心环保填料球和1层扰流板);2层喷淋层(316L螺旋喷嘴和Ø50多面空心环保填料),1层除雾层。 | 800 | 304不锈钢 |
HBT-SUS-10000 | 10000 | 1.7*1.2*3.0 | 380 | 0.5 | 4个粉尘洗涤桶(内含Ø50多面空心环保填料球和1层扰流板);2层喷淋层(316L螺旋喷嘴和Ø50多面空心环保填料),1层除雾层。 | 800 | 304不锈钢 |
HBT-SUS-15000 | 15000 | 1.9*1.4*3.2 | 380 | 0.6 | 4个加大粉尘洗涤桶(内含Ø50多面空心环保填料球和1层扰流板);2层喷淋层(316L螺旋喷嘴和Ø50多面空心环保填料),1层除雾层。 | 800 | 304不锈钢 |
HBT-SUS-20000 | 20000 | 2.5*1.4*3.4 | 380 | 0.7 | 6个粉尘洗涤桶(内含Ø50多面空心环保填料球和1层扰流板);2层喷淋层(316L螺旋喷嘴和Ø50多面空心环保填料),1层除雾层。 | 900 | 304不锈钢 |
HBT-SUS-25000 | 25000 | 2.8*1.5*3.5 | 380 | 0.8 | 6个粉尘洗涤桶(内含Ø50多面空心环保填料球和1层扰流板);2层喷淋层(316L螺旋喷嘴和Ø50多面空心环保填料),1层除雾层。 | 900 | 304不锈钢 |
HBT-SUS-30000 | 30000 | 3.0*1.6*3.7 | 380 | 0.9 | 6个加大粉尘洗涤桶(内含Ø50多面空心环保填料球和1层扰流板);2层喷淋层(316L螺旋喷嘴和Ø50多面空心环保填料),1层除雾层。 | 900 | 304不锈钢 |
HBT-SUS-40000 | 40000 | 3.4*1.8*3.8 | 380 | 1.0 | 6个加大粉尘洗涤桶(内含Ø50多面空心环保填料球和1层扰流板);2层喷淋层(316L螺旋喷嘴和Ø50多面空心环保填料),1层除雾层。 | 1000 | 304不锈钢 |
HBT-SUS-50000 | 50000 | 3.6*1.9*3.9 | 380 | 1.2 | 8个粉尘洗涤桶(内含Ø50多面空心环保填料球和1层扰流板);2层喷淋层(316L螺旋喷嘴和Ø50多面空心环保填料),1层除雾层。 | 1000 | 304不锈钢 |
HBT-SUS-60000 | 60000 | 3.8*2.0*4.0 | 380 | 1.2 | 8个加大粉尘洗涤桶(内含Ø50多面空心环保填料球和1层扰流板);2层喷淋层(316L螺旋喷嘴和Ø50多面空心环保填料),1层除雾层。 | 1000 | 304不锈钢 |
